オーディオ機器への
マイカコンデンサの適用

Marantz Model 7レプリカへの
適応事例2020版
(Jeff's Place様)

Marantz Model 7が登場した当時のAC誘導モーターの振動の大きさは、現在の最新ハイエンドターンテーブルシステムの振動の大きさよりもはるかに大きいです。これにより、サブソニック・フィルターの適用が必要になります。

Jeffさんの記事によると、カットオフ周波数をわずかに低い周波数に設定することをお勧めします。これは、C63の0.01 MFD SPEC MC-DA マイカコンデンサを当社の0.012 MFD ルビーマイカコンデンサに置き換えることで可能になります。

0.01 MFDから0.012 MFDに変更した結果、第1ステージの計算されたカットオフ周波数が48.2Hzから40.2Hzに低下します。
これにより、次の結果も得られます。
・豊かな色調コントラスト
・音のシャープなフォーカス
・音色バランスの改善

0.012 MFDルビーマイカコンデンサーによる静寂の深さは、音楽再生に躍動感を与え、
よりリアルで楽しいサウンドに仕上げます。

<参考文献>

Jeff's Place （最終閲覧日：2020年11月9日）
https://jeffsplace.positive-feedback.com/a-guest-article-from-mr-shirokazu-yazaki-my-adventure-with-my-old-marantz-model-7-part-9/

Marantz Model 7レプリカへの
適応事例(Jeff's Place様)

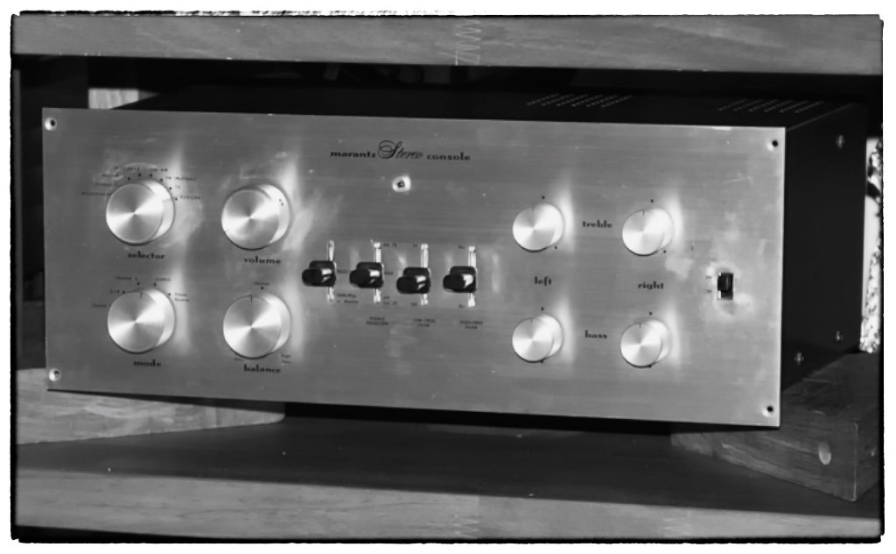

改造したMarantz Model 7のレプリカ。 1958年にMarantz Model 7が登場したとき、主要な再生音源はアナログLPとFM放送であったため、Phono EQ出力を受信するトーンアンプでは、低音域の拡張は不要でした。

低音域を自然に表現できる状態にするには、新たにコンデンサを取り付ける必要があります。当社のルビーマイカは、際立った特性により、音質の改善の突破口になりました。

Jeffさんの記事では、Marantz Model 7のこの部分の回路図を拡大して紹介しています。

0.01 MFDから0.016 MFDに変更した結果、大幅に音質が改善。数個の部品を交換するだけで、音質が大幅に改善され、リアルなサウンドに近づける事が出来ました。Jeffさんも記事内で、Marantz Model 7愛好家である同志たちに強くお勧めしたいと仰っています。

<参考文献>

Jeff's Place （最終閲覧日：2019年12月7日）
https://jeffsplace.positive-feedback.com/a-guest-article-from-mr-shirokazu-yazaki-my-adventure-with-my-old-marantz-model-7-part-8/?fbclid=IwAR3e5fIVKJoypuTmo7JkP61FiHd_hZU1uYKVl8qyGyZzSjJNghr9ozn8th4

Marantz Model 7c適応事例
(SOUNDARIES様)

モデル7cのPHONE端子のRIAAイコライザーは以下の2つのコンデンサーを使用しています。 5600pFおよび1600pF(右図赤色部分)。 Marantz7cで使われているオリジナルのコンデンサは非常に高い耐性を持つ、フィルムタイプのコンデンサを使用しています。この部分を、従来のシルバーマイカコンデンサよりも音色と透明度の点で高品質であるとされるルビーマイカを用いた、松崎電機製作所の音響用コンデンサを使用します。
